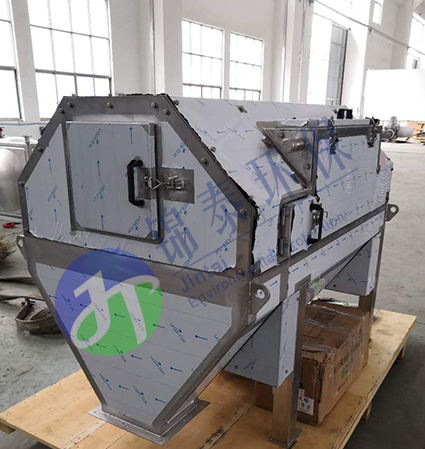

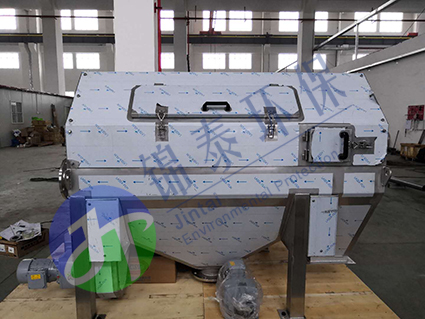

内进水转鼓格栅

JTIRDS转鼓格栅(Internally-fed Rotating Drum Screen)是一种能连续而有效地筛除水中固体悬浮物的新型转鼓式筛网过滤设备。

设备品牌：锦泰环保
 发货地址：无锡
专属业务员联系方式：180-211-66553
产品说明书下载地址

产品详情

一、工作用途
JTIRDS 转鼓格栅(Internally-fed Rotating Drum Screen)是一种能连续而有效地筛除水中固体悬浮物的新型转鼓式筛网过滤设备。其采用内部进水，连续过滤没有死角，用于去除一般格栅难去除的较细的纤维、含油固体、浓度较高的悬浮固体等。
该设备是针对现有微滤机易堵塞、易破损、维修维护工作量大、二次投资多等问题专门研制的。吸收了国外优良技术，针对我国国情开发的一种新型微滤机，广泛适用于需进行固液分离的各种场合。主要应用于污水预处理的精细过滤或工业筛选工艺中，如纺织印染、造纸、农产品、食品、海产品加工等行业。

二、型号说明

注：JTIRDS06/900 表示转鼓直径600mm，转鼓长度900mm
JT IRDS08/1800 表示转鼓直径800mm,转鼓长度1800mm

三、工作原理
污水(或其它原水) 由水泵输送，从进水管(槽)进入转鼓格栅的内部布水槽，靠重力溢出，流过鼓型格栅的过滤面，其中较大的固体物或纤维等被截留在转动的转鼓中，通过内部螺旋板的作用，聚集、移动到转鼓的一端出口处，落入料槽中。
转鼓带有可以连续或者间隙运行的反洗喷淋管，用以去除可能粘附在鼓面上的杂质，防止栅面堵塞。这些都通过随机带有的控制系统完成。
转鼓格栅通过齿轮减速机及链条传动，转动的速度通过变频器来调节。转鼓过滤面可以选择为孔板、金属网、楔形栅条成型网，适合不同场合需要。

四、主要技术参数
JTIRDS型转鼓格栅参考流量表(m³/h)

^型号 ^孔径	JTIRDS06 /900	JTIRDS06 /1200	JTIRDS06 /1500	JTIRDS06 /1800	JTIRDS06 /2100	JTIRDS08 /1200	JTIRDS08 /1800	JTIRDS08 /2500	JTIRDS08 /3000
1mm	15	30	45	60	80	40	80	120	160
2mm	25	50	70	100	135	70	135	200	270
3mm	30	60	85	120	170	85	170	250	350

注：
1、上表流量在过滤含油污水或杂质浓度较高的情况下，会有所下降。提供您的污水性质和有关参数，我们会帮助您选择。
2、上表流量参数来源于鼓面为孔板型式。

IRDS型转鼓格栅技术参数表

规格	JTIRDS06/900	JTIRDS06/1200	JTIRDS06/1500	JTIRDS06/1800	JTIRDS06/2100	JTIRDS08/1200	JTIRDS08/1800	JTIRDS08/2500	JTIRDS08/3000
冲孔网孔径（mm）	1，2，3
转鼓规格（mm）	Φ600*900	Φ600*1200	Φ600*1500	Φ600*1800	Φ600*2100	Φ900*1200	Φ900*1800	Φ900*2500	Φ900*3000
格栅长度（mm）	1900	2200	2500	2800	3100	2300	2900	3600	4100
格栅宽度（mm）	1350					1600
格栅高度（mm）	1700					2200
进水接管（mm）	DN150	DN200		DN250	DN300		DN350	DN400
出水接管（mm）	DN200	DN250		DN300	DN350		DN400	DN450
冲洗接管规格	DN20			DN25			DN32
反冲洗喷嘴数量	6	8	10	12	14	8	12	16	19
冲洗泵流量（m³/h）	2.5	3	4	5		3	5	6	7
冲洗泵扬程（m）	45-55
格栅出渣高度(mm)	500					600
格栅驱动功率(KW)	0.55		0.75		1.1			1.5
格栅重量（kg）	630	820	1000	1160	1300	1200	1470	1800	2100

五、技术特点
1、设备采用内进水，通过水力和螺旋板的作用，尤其适合污水中纤维类垃圾物的去除，不宜堵塞，去除率很高；
2、设备采用不锈钢材质孔板，可用于高温高浓度液体的筛选过滤；
3、转鼓速度可调,耗能很低；
4、设备通过自清洁式反冲喷嘴来清洗栅条中的堵塞污物，反洗方式可以设定，采取最节水模式；
5、设备能够自动连续运转，并能自动排渣，自动化程度高；
6、设备采用全封闭设计，防止了工作运行时的二次污染；
7、设备整体结构采用不锈钢制造，耐腐蚀。
